Универсальный шаблон (измеритель) для сварных соединений WG1
простой и понятный инструмент для проведения визуально-измерительного контроля на следующих стадиях:
- входного контроля;
изготовления деталей, сборочных единиц и изделий;
подготовки деталей и сборочных единиц к сборке;
- подготовки деталей и сборочных единиц к сварке;
- сборки деталей и сборочных единиц под сварку;
- процесса сварки;
- контроля готовых сварных соединений и наплавок;
- исправления дефектных участков в материале и сварных соединениях (наплавках);
- оценки состояния материала и сварных соединений в процессе эксплуатации технических
устройств и сооружений, в том числе по истечении установленного срока их эксплуатации.

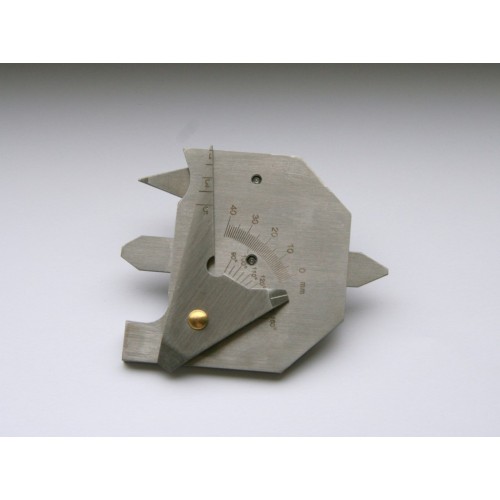

На лицевой стороне состоит из шкалы по краю (основной), 2х перемещающихся ползунков с винтовыми фиксаторами (измерителя высоты, измерителя глубины подреза), шкалы 0-10-0, шкалы 0-70-0, шкалы 0-20 мм на нижнем ползунке; на обратной стороне — многофункционального указателя, угловой шкалы и шкалы 0-40 мм.
Изготовлен из нержавеющей стали.
Позволяет измерять: смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту стыкового шва, размеры углового шва, ширину шва, величину смещения, глубину подреза и пр.
Калибровка шаблонов сварщика осуществляется по запросу и оплачивается дополнительно
